GLCQ、GLLQ型列管式冷卻器(0.63～1.6MPa)

一、概述

　　列管式油冷卻器適用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油。

　　GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的；產品適用于冶金、礦山、輕工、電力、化工等工業部門的稀油潤滑裝置，液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤100℃，工作壓力≤1.6MPa，一般工作壓力≤1MPa；本產品體積小，重量輕、冷卻效果好，便于維護檢修；GLCQ 型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃；GLLQ型采用裸(光)管，熱交換系數>200kcal/m2·h·℃。

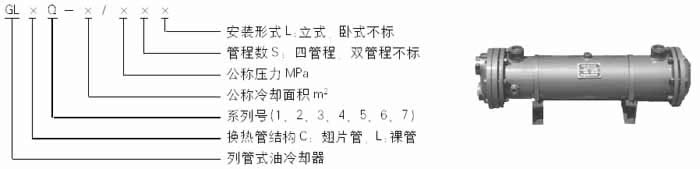

二、型號含義

三、技術參數

型號	公稱 壓力 MPa	公稱冷卻面積m2								?	熱交換器性能
										介質粘度等級	進油溫度	進水溫度	油溫降	壓力損失 MPa		油流量與水流量之比	熱交換系數 K kcal/m2.h.℃
										介質粘度等級	℃			油側	水側	油流量與水流量之比	熱交換系數 K kcal/m2.h.℃
GLCQ1	0.63	0.4	0.6	0.8	1	1.2	-	-	-	≤N100	55 ±1	≤30	≥8	≤0.1	≤0.05	1:1	>300
GLCQ2	0.63	1.3	1.7	2.1	2.6	3	3.6	-	-
GLCQ3	1	4	5	6	7	8	9	10	11
GLCQ4	1	13	15	17	19	21	23	25	27
GLCQ5	1.6	30	34	37	41	44	47	50	54
GLCQ6	1.6	55	60	65	70	75	80	85	90
GLCQ3	0.63	4	5	6	7	-	-	-	-	≤N460	50 ±1					1:1.5	>200
GLCQ4		12	16	20	24	28	-	-	-
GLCQ5		35	40	45	50	60	-	-	-
GLCQ6	1	80	100	120	-	-	-	-	-
GLCQ7	1	160	200	-	-	-	-	-	-

熱交換器性能是指油冷卻器在表中規定的工況條件下測得的K值。

四、外形尺寸

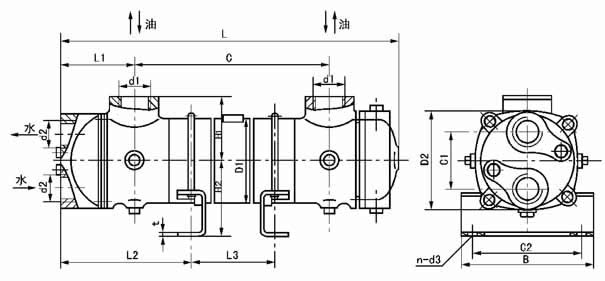

GLCQ 型冷卻器外形圖

GLCQ 型冷卻器外形尺寸

型號	L	C	L1	H1	H2	D1	D2	X1	C2	B	L2	L3	t	n-d3	d1	d2	重量 kg
GLCQ1-0.4/* GLCQ1-0.6/* GLCQ1-0.8/* GLCQ1-1.0/* GLCQ1-1.2/*	370 540 660 810 940	240 405 532 665 805	67	60	68	78	92	52	102	132	115	145 310 435 570 715	2	4-Φ11	G1	G3/4	8 10 12 13 15
GLCQ2-1.3/* GLCQ2-1.7/* GLCQ2-2.1/* GLCQ2-2.6/* GLCQ2-2.5/*	560 690 820 960 1110 1270	375 500 635 775 925 1085	98	85	93	120	137	78	145	175	172	225 350 485 630 780 935	2	4-Φ11	G1	G1	19 21 25 29 32 36
GLCQ3-4.0/* GLCQ3-5.0/* GLCQ3-6.0/* GLCQ3-7.0/*	840 990 1140 1310	570 720 870 1040	152	125	158	168	238	110	170	210	245	380 530 680 850	10	4-Φ15	G11/2	G11/4	74 77 85 90
GLCQ3-8.0/* GLCQ3-9.0/* GLCQ3-10.0/* GLCQ3-11.0/*	1470 1630 1800 1980	1200 1360 1530 1710	152	125	158	168	238	110	170	210	245	1010 1170 1340 1520	10	4-Φ15	G2	G11/2	96 105 110 118
GLCQ4-13/* GLCQ4-15/*	1340 1500	985 1145	197	160	208	219	305	140	270	320	318	745 905	12	4-Φ19	G2B	G2	152 164
GLCQ4-17/* GLCQ4-19/* GLCQ4-21/* GLCQ4-23/* GLCQ4-25/* GLCQ4-27/*	1660 1830 2010 2180 2360 2530	1305 1475 1655 1825 2005 2175	197	160	208	219	305	140	270	320	318	1065 1235 1415 1585 1765 1935	12	4-Φ19	G2	G2	175 188 200 213 225
GLCQ5-30/* GLCQ5-34/* GLCQ5-37/* GLCQ5-41/* GLCQ5-44/* GLCQ5-47/* GLCQ5-51/* GLCQ5-54/*	1932 2152 2322 2542 2712 2872 3092 3262	1570 1790 1960 2180 2350 2510 2730 2900	202	200	234	273	355	180	280	320	327	1320 1540 1710 1930 2100 2260 2480 2650	12	4-Φ23	G2	G21/2	- - - - - - - -
GLCQ6-55/* GLCQ6-60/* GLCQ6-65/* GLCQ6-70/* GLCQ6-75/* GLCQ6-80/* GLCQ6-85/* GLCQ6-90/*	2272 2452 2632 2812 2992 3172 3352 3532	1860 2040 2220 2400 2580 2760 2940 3120	227	230	284	325	410	200	300	390	363	1590 1770 1950 2130 2310 2490 2670 2850	12	4-Φ23	G21/2	G3	- - - - - - - -
