一、使用條件

　　Y型系列過濾器是石油、化工等輸送管線上必不可少的設備，具有結構緊湊，使用方便，過濾能力大，壓力損失小，安全可靠，價格低廉等優點。本產品規格齊全，適用性強，若將它安裝在泵的入口或系統管線的有關部位，可提高泵及設備的使用壽命，又能保證整個系統安全穩定的運行。

　　過濾器是從流體中分離固體顆粒的過程，通常在壓差推動下，迫使流、固相混合物通過過濾介質使固體顆粒截留于介質上，達到使流體和固體互相分離的功能。

二、技術參數及外形尺寸
YZ- Ⅰ型(4MPa)

YZ-Ⅰ型為整體鑄造螺紋連接式過濾器(DN15～50，PN≤4.0MPa)

YZ- Ⅱ型(10MPa)

YZ-Ⅱ型為整體鑄造承插焊連接式過濾器(DN15～40，PN≤10.0MPa)

Y- Ⅰ型(5MPa)

Y-Ⅰ型為焊接型法蘭連接式過濾器(DN15～40，PN≤5.0MPa)

Y-Ⅱ型(5MPa)

Y-Ⅱ型焊接型法蘭連接式過濾器

Y-Ⅲ型(5MPa)

Y-Ⅲ型焊接型法蘭連接式過濾器

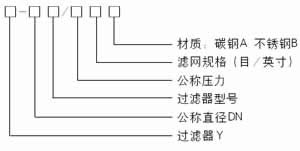

三、型號標注說明

四、工作原理

　　Y-Ⅰ型、Y-Ⅱ型，它們是由主管和支管按一定角度焊接而成，當液體進入置有相應規格濾網的濾筒后，其微小雜質濾至支管底部，而濾液則由過濾器出口排出。

　　Y-Ⅲ型它安裝在管線轉彎處，當流體進入濾筒后，濾液能轉過90°從出口排出。清洗時，旋開支管底部的旋塞或拆卸開板即可。

五、濾網規格及各部分材質

濾 網 規 格
