LBZ型立式齒輪泵裝置(0.63MPa)

一、概述

本產品適用于XYZ-16-125 型稀油站中，作為輸送潤滑油的立式齒輪油泵裝置；也可用于液壓傳動系統作為動力源或排送無腐蝕性的潤滑液體介質。適用介質的粘度等級為N22～N460(相當于ISO VG22～VG460)的工業潤滑油或液壓油。

二、技術參數

型號	公稱壓力MPa	型號	齒輪油泵公稱流量L/min	吸入高度mm	電動 機型號	功率kW	重量kg
LBZ-16	0.63	CB3-B16	16	500	Y90S-4-B5 ?	1.1 ?	42
LBZ-25		CB3-B25	25		Y90S-4-B5 ?	1.1 ?	43
LBZ-40		CB3-B40	40		Y100L1-4-B5 ?	2.2 ?	65
LBZ-63		CB3-B63	63		Y100L1-4-B5 ?	2.2 ?	67
LBZ-100		CB3-B100	100		Y112M-4-B5 ?	4 ?	99
LBZ-125		CB3-B125	125		Y112M-4-B5 ?	4 ?	100

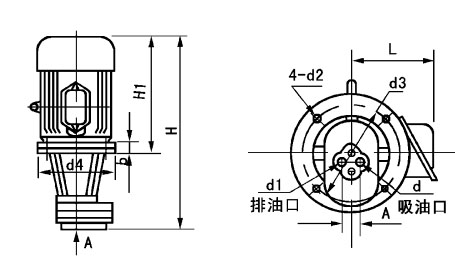

三、外形尺寸

型號	d	d1	d2	d3	d4	A	b	L	H	H1
LBZ-16	G3/4″	G3/4″	11	165	200	50	32	155	460	282
LBZ-25									468
LBZ-40	G1″	G3/4″	15	215	250	55	34	180	528	336
LBZ-63									540
LBZ-100	G1 G1/4 ″	G1″	15	215	250	65	36	210	615	356
LBZ-125									622
