R1902型電氣控制箱(20MPa)

一、概述

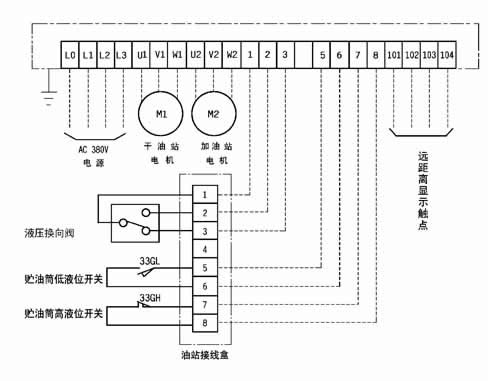

　　R1902 型電氣控制箱，用于自動控制一套由U- ※※ AL 型環式電動潤滑泵與補脂泵組成的干油潤滑系統，即在DEA-2L型電控箱的基礎上，增加了補脂泵自動控制部分。能對系統中的供油點現實自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。

控制箱能發出“供油時間延長”、“加油泵超載”、“超負荷運轉”等故障信號，箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障）信號。

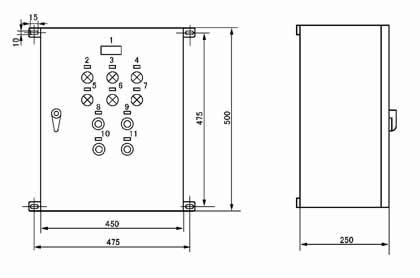

二、外形尺寸

三、標牌符號及文字

序號	符號	標牌文字	序號	符號	標牌文字
1	HL1	電源	6	HL4	油箱液位低
2	HL2	干油站工作	7	SB1	任意運轉
3	HL3	加油泵工作	8	SB2	故障復位
4	HL4	供油時間延長	9	SB3	加油泵啟動
5	HL5	超負載運轉	10	SB4	加油泵停止
