一、結構特點及應用范圍

　　YQWXZ-G型油氣衛星站，是集潤滑油液定量分配、壓縮空氣處理、油－氣混合于一體的集成化產品，全部元件均集成安裝在一防護箱內，適用于不同工況條件下的單線－多區式大型油氣潤滑系統中。

二、技術參數

三、外形圖

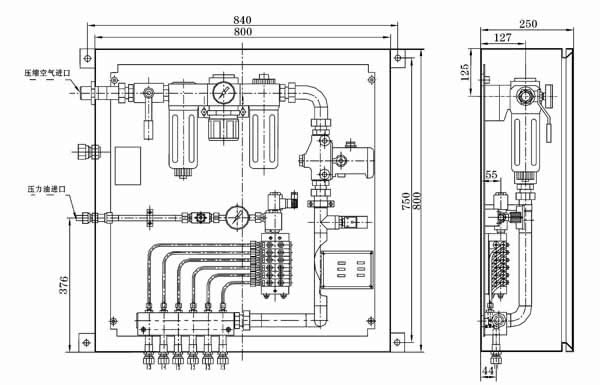

2～6出口油氣衛星站外形圖

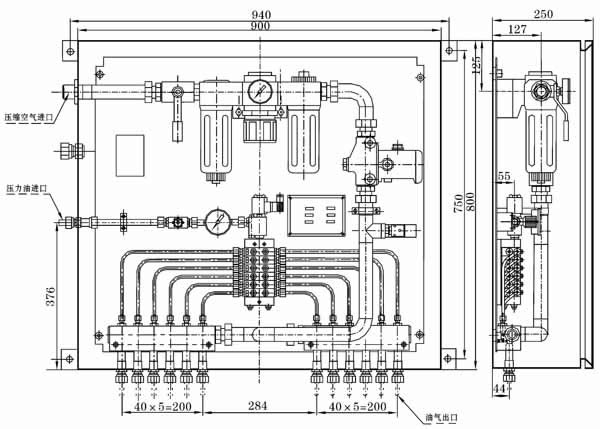

7～12出口油氣衛星站外形圖

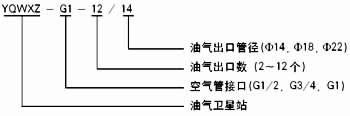

四、型號說明

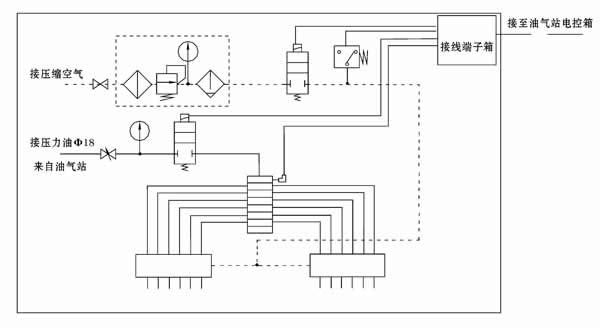

五、原理圖

六、功能說明

　　油氣衛星站由二位二通電動止回閥、KM型單線油分配器、氣動三聯件、二位二通氣動電磁閥、油氣混合器以及各種連接件等組成。潤滑油供應站供送過來的壓力油，經二位二通電動止回閥、KM型單線油分配器定量分配，分配出的若干份油分別送至各口的油氣混合器進行油氣充分混合，而后分別向后級的油氣分流器進行再分流或直接供向潤滑點。衛星站的工作控制接受油氣潤滑系統的主PLC電氣控制箱控制。

七、使用要領

　　1、油氣衛星站應安裝在灰塵少、振動小、受高溫輻射熱影響小，且便于調整、檢查方便的地方。

　　2、油氣衛星站的進氣接口必須與工廠壓縮空氣（允許使用氮氣）供氣管線相連，決不允許使用其它介質的氣體，以免發生安全事故。

　　3、正常工作使用期內，應定期給氣動三聯件的儲水杯進行排水。
