一、系統組成及應用范圍

　　單線遞進二級分配式油氣潤滑系統，主要由油－氣供應站（自帶壓縮空氣處理單元和PLC電氣控制箱）、一級遞進式單線油分配器（KM、KL、SMX型）、二級遞進分配式油氣混合器（SMX-YQ型）以及系統連接的管路和附件等組成。適用于潤滑點多（約250點以下），現場設備工況條件好的場合。

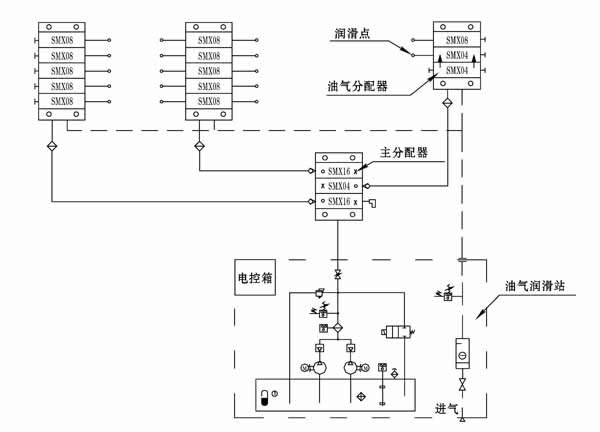

二、系統原理圖

三、工作原理

　　如上圖所示，油－氣供應站設有一根供油主管和一根供氣主管，供油主管接至主分配器，各油氣分配混合器進氣口均并接在供氣主管上。系統工作時，供氣主管內壓縮空氣常通，供應站上油泵按系統設定的時間向供油主管供油，壓力油進入主分配器后，由主分配器按比例分配后送入下一級油氣分配混合器，再由油氣分配混合器將潤滑油按比例分配后送至各出油口，在出油口與壓縮空氣混合，并在壓縮空氣的帶動下送入各潤滑點。

四、系統特征

　　1、設置有油－氣供應主站，油箱容積≥500L，供氣管徑≥DN20；

　　2、設置有一級單線遞進式油分配器，可對系統每次給油進行循環記數監測控制；

　　3、設置有壓縮空氣處理裝置，可對供向系統所有二級遞進分配式油氣混合器的壓縮空氣進行預處理；

　　4、設置有PLC電氣控制箱，可對系統的運行工況實行程序化全自動控制；

　　5、一級單線遞進式油分配器和二級遞進分配式油氣混合器，是定量容積式分配器，油量不能調節，只能在設計時選擇不同規格進行組合，因其內部均有運動件，所以不適宜在高溫區域安裝使用。

　　6、此系統擴展性受限制，在現場不能隨意增減油氣供應點。
