一、使用條件

本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。

稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

二、工作原理

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。

油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。

≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

　　a）設有備用油泵，可保證向潤滑點連續供油。

　　b）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。

　　c）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。

　　d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。

　　e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。

　　f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數

五、外形圖

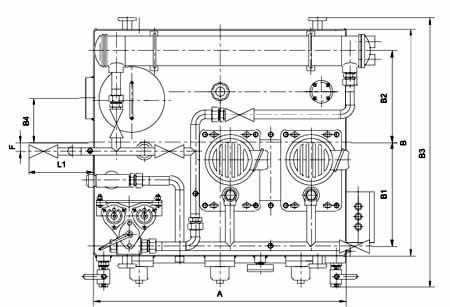

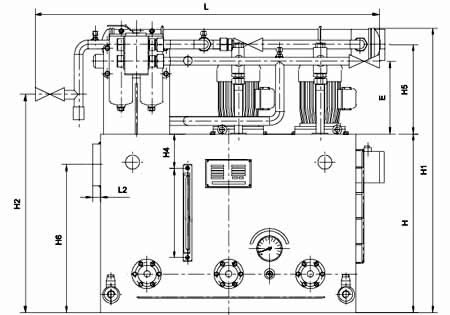

圖1-1-1 XYZ-6G～XYZ-125G 稀油站外形圖

六、外形尺寸

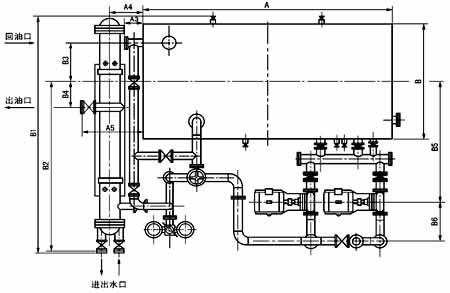

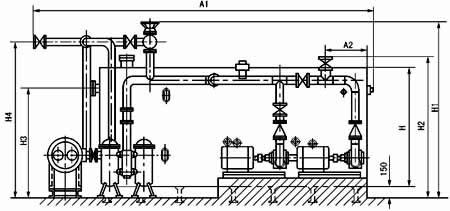

XYZ-250G～1000G 稀油站外形及安裝尺寸

七、XYZ-250G～1000G稀油站地基尺寸

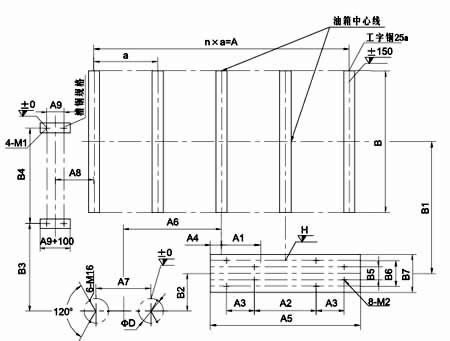

圖1-1-3 XYZ-250G～1000G 稀油站地基圖

稀油站地基尺寸表

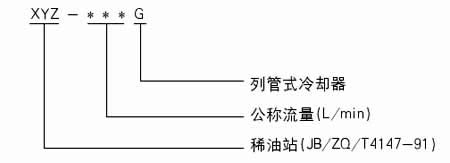

八、型號標注方法
